Standard VESA – co to jest?

Szukasz nowego uchwytu do telewizora lub monitora i natrafiasz na tajemniczy zapis „VESA 200×200”? Z tego artykułu dowiesz się, co to jest standard VESA, jak go zmierzyć i jak dobrać uchwyt. Dzięki temu bez stresu wybierzesz mocowanie pasujące do twojego ekranu.

Standard VESA – co to właściwie jest?

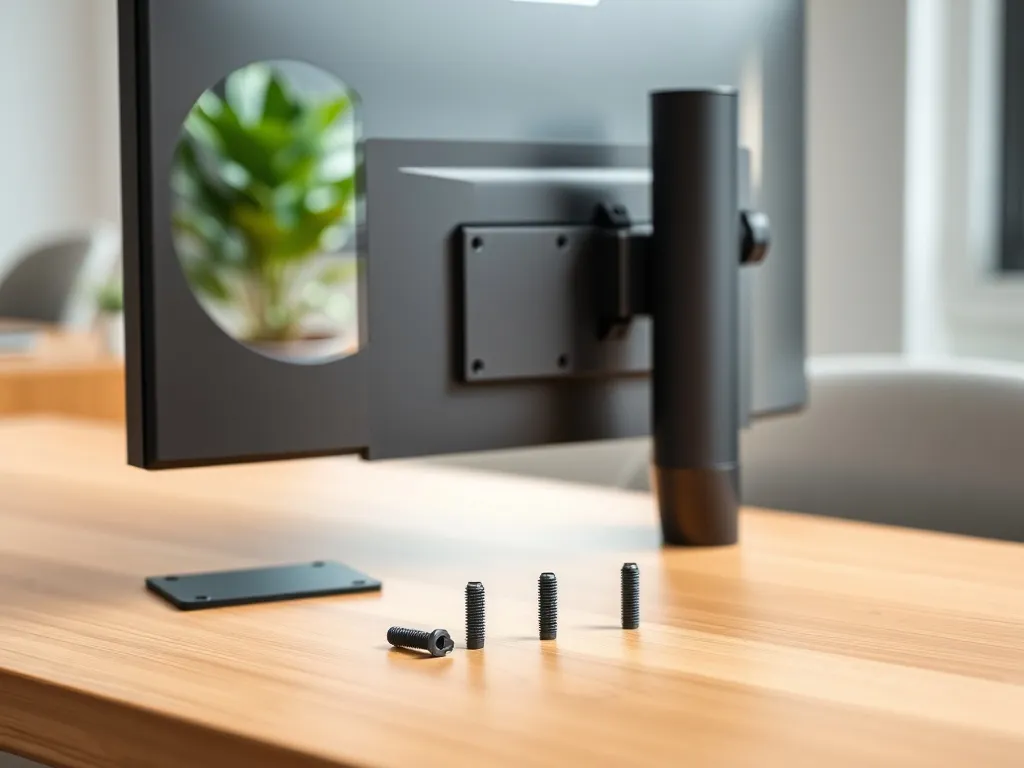

Standard VESA to ujednolicony system montażu ekranów, stworzony przez organizację Video Electronics Standards Association w końcu lat 80. Na tylnej obudowie telewizora lub monitora znajdują się cztery otwory montażowe, które tworzą kwadrat lub prostokąt. Właśnie ich rozstaw opisuje standard VESA, np. VESA 100×100 czy VESA 200×200.

Oznaczenie VESA składa się z dwóch liczb w milimetrach. Pierwsza to odległość pozioma między otworami, druga – pionowa. Jeśli więc widzisz napis VESA 100×100, oznacza to 100 mm w poziomie i 100 mm w pionie. Taki zapis pozwala szybko sprawdzić, czy uchwyt ścienny, stojak lub ramię biurkowe będzie pasował do konkretnego modelu telewizora albo monitora, niezależnie od producenta urządzenia czy uchwytu.

Standard VESA opisuje jedynie rozstaw otworów montażowych – nie mówi nic o wadze telewizora, którą zawsze trzeba osobno porównać z nośnością uchwytu.

Dzięki VESA producenci uchwytów, tacy jak Vogel’s, mogą projektować produkty kompatybilne z wieloma urządzeniami naraz. Użytkownik zyskuje elastyczność – łatwo zmienia telewizor, nie wymieniając całej instalacji, bo wystarczy dopasować ten sam rozstaw VESA i zwrócić uwagę na maksymalną nośność uchwytu.

Jak rozwijał się standard VESA?

W 1989 roku Video Electronics Standards Association zaczęło porządkować rynek urządzeń wyświetlających. Wtedy królowały jeszcze ciężkie monitory CRT, w których sposób montażu był zupełnie inny niż dziś. Pierwsze wersje VESA mounting standard, wprowadzone w latach 90., dotyczyły właśnie monitorów biurkowych. Miały małe rozstawy otworów i były przystosowane do niewielkiego obciążenia.

Sytuacja zmieniła się, gdy na rynek weszły płaskie ekrany LCD i plazmowe. Producenci telewizorów zaczęli oferować coraz większe przekątne – 32, 40, 55 cali i więcej. Z tym wzrostem rozmiaru szła w parze większa masa urządzeń. VESA reagowała na te zmiany, rozszerzając listę standardowych wymiarów, tak aby zapewnić stabilne mocowanie również dla dużych ekranów w salonach, biurach czy przestrzeniach komercyjnych.

Dziś zakres oficjalnych rozmiarów jest bardzo szeroki. W specyfikacjach znajdziesz zarówno małe mocowania VESA 75×75 mm, jak i duże układy 800×400 mm dla ciężkich telewizorów powyżej 65 cali. Taka rozpiętość sprawia, że system nie ogranicza projektantów sprzętu, a jednocześnie daje instalatorom czy użytkownikom domowym jasny punkt odniesienia przy doborze uchwytu.

Jakie wymiary VESA spotyka się najczęściej?

Rozmiar VESA jest zwykle powiązany z przekątną ekranu i jego masą. Nie ma jednego obowiązkowego standardu dla danego calażu, ale w praktyce można wskazać kilka bardzo częstych kombinacji. Małe wartości stosuje się w monitorach komputerowych i mniejszych telewizorach, większe w dużych ekranach do kina domowego czy sal konferencyjnych.

Warto znać orientacyjne zakresy, bo pomagają już na etapie planowania instalacji. Jeśli wiesz, że telewizor ma 55 cali i waży kilkadziesiąt kilogramów, możesz od razu szukać uchwytów kompatybilnych z większymi rozstawami, np. VESA 400×400.

VESA 75×75 i VESA 100×100

Najmniejsze, ale bardzo popularne standardy to VESA 75×75 oraz VESA 100×100. Spotkasz je przede wszystkim w monitorach komputerowych oraz w małych telewizorach o przekątnej do 24–32 cali. Ten rozmiar wystarcza, gdy ekran jest lekki i nie przekracza kilku kilogramów.

Takie rozstawy dobrze sprawdzają się w biurach, w stanowiskach gamingowych oraz w systemach wielomonitorowych. Dzięki nim można łatwo zamontować kilka ekranów na jednym ramieniu biurkowym i stworzyć ścianę z monitorów. Uchwyt nie musi mieć masywnej konstrukcji, co wpływa na wygląd stanowiska pracy i liczbę zajmowanego miejsca na biurku.

VESA 200×200 i większe

Wraz ze wzrostem przekątnej telewizora rośnie wymagany rozmiar VESA. Dla ekranów od około 40 cali producenci często stosują VESA 200×200 lub jeszcze większe rozstawy, takie jak 300×300, 400×400 czy 600×400 mm. Takie mocowanie lepiej rozkłada obciążenie na tylnej ścianie obudowy i poprawia stabilność całej instalacji.

Duży telewizor w salonie potrafi ważyć kilkadziesiąt kilogramów, zwłaszcza jeśli to starszy model plazmowy lub profesjonalny ekran digital signage. Wtedy liczy się zarówno prawidłowo dobrany rozstaw VESA, jak i nośność uchwytu. Trzeba też pamiętać, że im większy rozmiar mocowania, tym bardziej rozbudowana konstrukcja uchwytu i zwykle wyższa cena zestawu montażowego.

Jak sprawdzić, czy telewizor ma VESA?

Nie każdy ekran ma standardowe otwory montażowe. Szczególnie bardzo cienkie modele lub urządzenia z niestandardową obudową mogą wymagać adaptera. Zanim kupisz uchwyt ścienny albo biurkowy, warto sprawdzić, czy twoje urządzenie jest kompatybilne z VESA i jaki rozstaw stosuje producent.

Czasem wystarczy jedno spojrzenie na tył telewizora, innym razem trzeba sięgnąć do instrukcji obsługi lub karty katalogowej. W razie wątpliwości dobrym rozwiązaniem jest kontakt z działem obsługi producenta, który poda dokładne wartości rozstawu i zalecany typ mocowania.

Gdzie znaleźć informację o standardzie VESA?

Najprościej zacząć od dokumentów, które dostałeś z telewizorem czy monitorem. W specyfikacji technicznej bardzo często pojawia się linijka „VESA mounting standard”, „VESA compatible” albo po prostu sama wartość, na przykład „VESA 200×200 mm”. Informacja może znajdować się też na stronie internetowej producenta, w dziale ze specyfikacją techniczną.

Gdy nie masz już papierowej instrukcji albo kupiłeś sprzęt z drugiej ręki, pomocne jest krótkie oględziny obudowy. Z tyłu urządzenia szukaj czterech otworów montażowych ułożonych w regularny kwadrat lub prostokąt. Jeśli widzisz taki układ, ekran prawdopodobnie obsługuje VESA, a twoim zadaniem jest jedynie dokładne zmierzenie odległości między otworami.

Jak samodzielnie zmierzyć rozstaw VESA?

Do pomiaru wystarczy zwykła miarka lub linijka. Nie trzeba demontować obudowy – interesują cię jedynie widoczne otwory montażowe na zewnątrz. Najpierw zmierz odległość poziomą między środkami skrajnych otworów, potem pionową. Wynik zapisz w milimetrach. Tak powstaje oznaczenie, na przykład VESA 300×300 mm.

Przy pomiarze zwróć też uwagę na głębokość otworów i rodzaj gwintu. Śruby nie mogą być zbyt długie, żeby nie uszkodzić elektroniki schowanej za obudową. Producenci najczęściej podają w instrukcji zarówno rozmiar VESA, jak i zalecany typ śrub montażowych. Jeśli cokolwiek budzi twoje wątpliwości, skontaktuj się z producentem lub instalatorem. Unikniesz w ten sposób ryzyka, że ekran spadnie z uchwytu albo że uszkodzisz gwint podczas montażu.

Pięć kroków sprawdzenia zgodności

Cały proces dobrze uporządkować w prostą procedurę, którą możesz powtarzać przy każdym nowym urządzeniu:

1. Sprawdź dokumentację techniczną urządzenia i poszukaj informacji o VESA.
2. Obejrzyj tył obudowy i znajdź cztery otwory montażowe.
3. Zmierzoną odległość poziomą i pionową zapisz w milimetrach jako rozmiar VESA.
4. Sprawdź głębokość otworów oraz zalecany typ śrub.
5. Porównaj rozstaw i wagę ekranu z parametrami uchwytu, który chcesz kupić.

Jeśli w którymś kroku pojawi się problem, na przykład otwory są w niestandardowym miejscu albo ich rozstaw nie pasuje do uchwytu, rozwiązaniem może być adapter VESA. To dodatkowy element, który pośredniczy między obudową ekranu a właściwym uchwytem.

Jakie uchwyty VESA możesz wybrać?

Gdy znasz już rozmiar VESA swojego ekranu, pozostaje dobrać sposób montażu. Na rynku znajdziesz uchwyty ścienne, sufitowe oraz biurkowe, a do tego liczne adaptery i akcesoria. Wybór zależy zarówno od standardu VESA, jak i od miejsca, w którym ma zawisnąć czy stanąć telewizor lub monitor.

Każdy typ uchwytu ma inne zastosowania. Ścienne systemy mocowania dominują w domowych salonach, sufitowe – w lokalach usługowych i przestrzeniach z dużymi przeszkleniami, a biurkowe – w biurach, studiach graficznych i u graczy, którzy korzystają z kilku monitorów naraz.

Uchwyty ścienne

Uchwyty ścienne to najczęstszy wybór przy montażu telewizora. Proste modele stałe trzymają ekran blisko ściany, co dobrze wygląda w minimalistycznych wnętrzach i pozwala traktować telewizor jak obraz. Bardziej rozbudowane konstrukcje mają ramię z regulacją odległości od ściany, kąta nachylenia czy obrotu w poziomie, co ułatwia ustawienie optymalnego kąta widzenia.

Ten typ uchwytu stosuje się w domach, mieszkaniach, biurach projektowych czy salach konferencyjnych. Trzeba tylko zadbać o dobranie mocowania do konkretnego standardu VESA i wagi ekranu. W przypadku dużych rozstawów, takich jak 600×400 czy 800×400 mm, uchwyt ma szerszą płytę montażową i solidniejsze ramiona, aby zapewnić wymagany poziom bezpieczeństwa.

Uchwyty sufitowe

Uchwyty sufitowe przydają się tam, gdzie montaż na ścianie jest utrudniony albo niemożliwy. Przykładem są pomieszczenia z dużymi oknami od podłogi do sufitu, narożne układy ścian, a także przestrzenie komercyjne, w których ekran ma być widoczny z wielu stron, na przykład w restauracjach czy na siłowniach.

Konstrukcja uchwytu sufitowego obejmuje zwykle rurę lub profil, który łączy płytę przykręconą do sufitu z głowicą dopasowaną do montażu VESA. Tego typu systemy pozwalają obracać ekran wokół własnej osi i często regulować wysokość zawieszenia. Dzięki temu łatwiej dopasować położenie ekranu do konkretnej aranżacji wnętrza.

Uchwyty biurkowe

Na stanowiskach pracy, gdzie używasz jednego lub kilku monitorów, świetnie sprawdzają się uchwyty biurkowe. Zastępują one klasyczną podstawę monitora i pozwalają na dużą swobodę ustawienia wysokości, odległości oraz kąta nachylenia. To pomaga zbudować ergonomiczne miejsce pracy i odciążyć kark oraz plecy.

Uchwyty biurkowe są przystosowane głównie do małych rozstawów, takich jak VESA 75×75 oraz VESA 100×100. W bardziej rozbudowanych wersjach umożliwiają montaż dwóch, trzech, a nawet czterech monitorów na jednym ramieniu. Takie rozwiązanie wybierają często gracze, analitycy finansowi czy graficy, którzy na co dzień pracują z rozbudowanym pulpitem.

Adaptery VESA

Adaptery VESA to dodatkowe akcesoria, które rozszerzają możliwości standardu. Ich zadanie polega na dopasowaniu urządzenia z innym rozstawem otworów do uchwytu o konkretnym standardzie VESA. Przykładowo, adapter może pozwolić zamontować ekran z układem 200×100 mm na uchwycie przygotowanym pod VESA 200×200.

Wybierając adapter, trzeba zwrócić uwagę na kilka elementów. Istotna jest nośność – adapter musi utrzymać ciężar sprzętu z odpowiednim zapasem bezpieczeństwa. Ważna jest także zgodność z obudową telewizora lub monitora, czyli rozmieszczenie fabrycznych otworów. Warto też uwzględnić fakt, że adapter może zwiększyć odległość ekranu od ściany lub podstawy uchwytu, co ma znaczenie przy ograniczonej przestrzeni.

Przy planowaniu montażu przydaje się krótkie zestawienie najważniejszych kwestii, na które warto zwrócić uwagę przed zakupem uchwytu:

• sprawdzenie rozstawu otworów i oznaczenia VESA w dokumentacji sprzętu,
• dokładny pomiar odległości między otworami montażowymi na obudowie,
• porównanie wagi telewizora lub monitora z maksymalną nośnością uchwytu,
• dobranie typu uchwytu do miejsca montażu – ściennego, sufitowego lub biurkowego.

Dopiero po przejściu przez te kroki można na spokojnie wybrać konkretny model uchwytu czy adaptera, który zapewni stabilne mocowanie i wygodę korzystania z ekranu.
