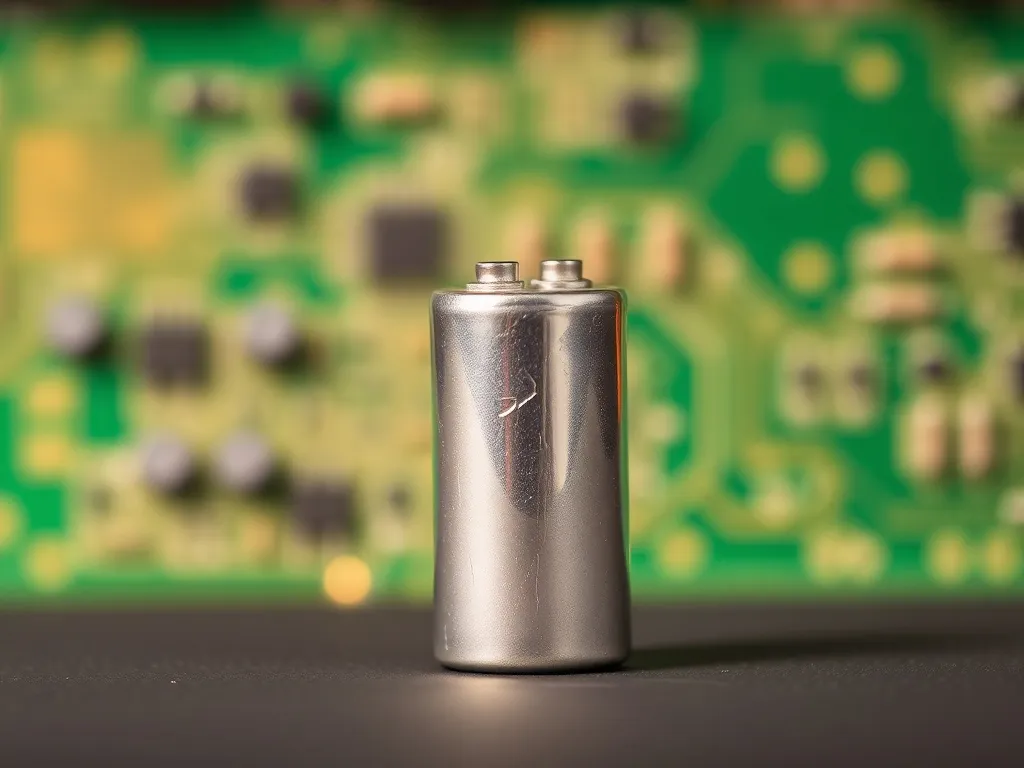

Masz w ręku kondensator i zastanawiasz się, co dokładnie robi w układzie? Chcesz zrozumieć, dlaczego bez niego nie działa zasilacz, silnik ani radio? Z tego artykułu dowiesz się, co to jest kondensator, jak działa, jakie ma rodzaje i do czego używa się go w praktyce.
Co to jest kondensator?
Kondensator to dwuzaciskowy element bierny, który gromadzi ładunek elektryczny i energię w polu elektrycznym. Wraz z rezystorem i cewką tworzy podstawową trójkę elementów pasywnych, które spotkasz w każdym urządzeniu elektronicznym, od zasilacza LED po wzmacniacz audio i sterownik silnika.
Możesz traktować go jak miniaturowy akumulator, ale bez reakcji chemicznych. Kondensator ładuje się bardzo szybko, oddaje energię w ułamku sekundy i jest idealny tam, gdzie liczy się krótki impuls mocy, wygładzanie napięcia lub kształtowanie sygnału. W niemal każdym nawet prostym układzie znajdziesz co najmniej jeden kondensator – często w roli filtra zasilania albo elementu odsprzęgającego.
Jak zbudowany jest kondensator?
Podstawowa budowa kondensatora jest zadziwiająco prosta. Składa się on z dwóch przewodzących powierzchni, tzw. okładek, oddzielonych cienką warstwą izolatora – dielektryka. Okładki wykonuje się z metali takich jak aluminium, tantal czy srebro, a dielektryk z materiałów izolacyjnych: ceramiki, papieru, folii plastikowej, szkła lub tlenków metali.
W kondensatorze foliowym mamy zwykle dwa długie paski folii metalowej przedzielone paskiem folii izolacyjnej. Taki „kanapkę” zwija się ciasno w walec, do okładek dolutowuje się wyprowadzenia i całość zalewa żywicą. W kondensatorze elektrolitycznym izolator tworzy bardzo cienka warstwa tlenku na jednej z okładek, a drugą okładką jest ciekły lub stały elektrolit. Dzięki tak cienkiemu dielektrykowi kondensatory elektrolityczne mogą mieć bardzo dużą pojemność przy niewielkich wymiarach.
Jak definiuje się pojemność kondensatora?
Własnością, która opisuje kondensator, jest pojemność elektryczna C. Określa ona, ile ładunku może zgromadzić na okładkach przy danej różnicy potencjałów. Jednostką jest farad (F), ale w praktyce stosuje się głównie mikrofarady (µF), nanofarady (nF) i pikofarady (pF), bo jeden farad to bardzo duża wartość.
Dla prostego kondensatora płaskiego pojemność wylicza się ze wzoru:
C = ε0 · εr · S / d
gdzie S to powierzchnia okładek, d – odległość między nimi, ε0 – przenikalność elektryczna próżni, a εr – przenikalność względna dielektryka. Większa powierzchnia, mniejsza odległość i „lepszy” dielektryk oznaczają większą pojemność. Dlatego zwiększanie rozmiaru kondensatora albo stosowanie cienkiego tlenku daje ogromny wzrost C.
Jak działa kondensator?
Podstawowe pytanie brzmi: co fizycznie dzieje się z ładunkami wewnątrz kondensatora? Gdy podłączysz go do źródła napięcia stałego, elektrony zaczynają gromadzić się na jednej okładce, nadając jej ładunek ujemny. Z kolei z drugiej okładki elektrony są „wypychanie” i pozostają na niej ładunki dodatnie.
Między okładkami powstaje pole elektryczne, w którym zmagazynowana jest energia. Dielektryk nie przepuszcza ładunków, więc dodatni i ujemny ładunek wzajemnie się przyciągają, ale nie mogą się połączyć. Kondensator jest wtedy naładowany i zachowuje swoją energię, dopóki nie utworzysz ścieżki rozładowania przez jakiś element obciążenia.
Ładowanie i rozładowanie kondensatora
Kiedy podłączysz kondensator do źródła przez rezystor, napięcie na nim nie rośnie liniowo. Zmienia się zgodnie z wykresem wykładniczym. Charakterystycznym parametrem jest tu tzw. stała czasowa τ, określona wzorem:
τ = R · C
Po czasie równym τ napięcie na kondensatorze osiąga około 63,2% wartości końcowej podczas ładowania. Jeśli C = 100 µF i R = 20 kΩ, to τ wynosi 2 s, a po tym czasie napięcie przy zasilaniu 10 V będzie około 6,32 V. Ten sam wzór opisuje proces rozładowania – po jednym τ napięcie spadnie do 36,8% wartości początkowej.
W praktyce ładowanie przez źródło prądowe pozwala uzyskać prawie liniowy przebieg napięcia. Takie rozwiązanie stosuje się w prostych generatorach i układach kształtowania impulsów, gdzie zależy ci na równomiernym wzroście lub spadku napięcia na kondensatorze.
Samorozładowanie kondensatora
Teoretycznie odłączony kondensator mógłby trzymać ładunek bez końca. W rzeczywistości każdy dielektryk ma mały prąd upływu. Przez wiele minut czy godzin kondensator powoli się rozładowuje – zjawisko to nazywa się samorozładowaniem.
Intensywność samorozładowania zależy od rodzaju dielektryka i jakości wykonania. Kondensatory wysokonapięciowe, duże elektrolity czy superkondensatory mogą przez długi czas przechowywać zauważalną energię, dlatego przed serwisem układu trzeba je świadomie rozładować przez rezystor lub żarówkę dobraną do ich pojemności i napięcia.
Jakie są rodzaje kondensatorów?
Podziałów jest kilka, ale dla praktycznej pracy z układami najwygodniej spojrzeć na kształt, budowę i zastosowanie. W projektach elektronicznych często przewijają się powtarzające nazwy: kondensator ceramiczny, foliowy, elektrolityczny, superkondensator czy kondensator nastawny.
Ze względu na geometrię można mówić o kondensatorach płaskich, kulistych i walcowych, jednak w montażu elektronicznym dominują wersje walcowe elektrolityczne oraz małe kondensatory ceramiczne i foliowe w obudowach przewlekanych lub SMD.
Kondensatory ceramiczne
Kondensatory ceramiczne wykorzystują ceramikę jako dielektryk. Zwykle mają niewielką pojemność (od pojedynczych pF do setek nF) i bardzo małe wymiary, co sprawia, że idealnie nadają się do montażu bezpośrednio przy nóżkach układów scalonych.
Stosuje się je głównie jako kondensatory odsprzęgające i filtry wysokich częstotliwości. Bardzo szybko reagują na skoki prądu, dlatego w zasilaczach i przy mikrokontrolerach typową wartością jest 47–100 nF umieszczone jak najbliżej pinów zasilania.
Kondensatory elektrolityczne
Kondensatory elektrolityczne oferują duże pojemności – od pojedynczych µF do tysięcy µF – kosztem gorszej dokładności i mniejszej trwałości niż ceramiki czy folie. Są niezastąpione tam, gdzie potrzebne jest wygładzenie niskich częstotliwości, filtracja tętnień sieciowych i krótkotrwałe podtrzymanie napięcia.
Mają wyraźnie zaznaczoną polaryzację. Niewłaściwe podłączenie, zwłaszcza przy napięciu bliskim maksymalnemu, może doprowadzić do gwałtownego wytwarzania gazów w elektrolitu i rozerwania obudowy. Dlatego producenci wyraźnie oznaczają biegun ujemny, a w układach z możliwą zmianą polaryzacji stosuje się specjalne wersje bipolarnych kondensatorów elektrolitycznych.
Superkondensatory i kondensatory nastawne
Superkondensatory (lub ultrakondensatory) łączą bardzo dużą pojemność z możliwością szybkiego ładowania i rozładowania. Sprawdzają się jako magazyny energii przy krótkich impulsach mocy, np. w systemach odzyskiwania energii czy jako bufory zasilania, chociaż ich gęstość energii jest nadal mniejsza niż w bateriach chemicznych.
Kondensatory nastawne, najczęściej wariometry lub trymery, pozwalają regulować pojemność w pewnym zakresie. Wybierzesz je przy strojeniach obwodów rezonansowych LC, np. w prostych odbiornikach radiowych czy generatorach, gdzie ważna jest precyzyjna częstotliwość pracy.
Jak łączyć kondensatory?
Tak jak rezystory, kondensatory można łączyć równolegle i szeregowo, uzyskując nową, wypadkową pojemność. Zależności są jednak odwrotne niż przy rezystancjach, co często zaskakuje osoby zaczynające przygodę z elektroniką.
W montażu zasilaczy spotkasz zarówno równoległe „baterie” kondensatorów, jak i połączenia szeregowe przy wysokich napięciach, gdzie pojedynczy kondensator nie wytrzymałby wymaganej wartości Umax.
Połączenie równoległe
W połączeniu równoległym wszystkie lewe okładki są razem, a wszystkie prawe razem. Na każdym kondensatorze panuje to samo napięcie, a ładunek rozkłada się między nimi proporcjonalnie do pojemności. Pojemność całkowita jest wtedy sumą pojemności składowych:
Cw = C1 + C2 + … + Cn
To wygodny sposób, gdy chcesz uzyskać większą pojemność, niż oferuje pojedynczy element, albo gdy zależy ci na zmniejszeniu ESR i rozłożeniu prądu tętnień na kilka kondensatorów równocześnie.
Połączenie szeregowe
W połączeniu szeregowym kondensatory są połączone „jeden za drugim”. Ten sam ładunek przepływa przez wszystkie elementy, a napięcie rozkłada się między nimi odwrotnie proporcjonalnie do ich pojemności. Pojemność wypadkową obliczysz z zależności:
1/Cw = 1/C1 + 1/C2 + … + 1/Cn
Taki układ daje mniejszą pojemność niż najmniejszy z kondensatorów w szeregu, ale pozwala zwiększyć dopuszczalne napięcie całego zestawu. W praktyce przy wysokich napięciach często dodaje się jeszcze rezystory wyrównujące, żeby napięcie dzieliło się równomiernie.
Do czego służy kondensator?
Kondensator pełni wiele ról w zależności od tego, jak go włączysz w obwód. Czasem magazynuje energię jak bateria, innym razem filtruje wysokie częstotliwości, blokuje składową stałą albo kształtuje charakterystykę częstotliwościową w torze audio.
W nowoczesnej elektronice znajdziesz kondensatory w zasilaczach impulsowych, w układach startowych silników jednofazowych, w filtrach RC, obwodach rezonansowych LC, zwrotnicach głośnikowych, generatorach i wielu innych miejscach.
Filtracja i odsprzęganie zasilania
Jednym z najczęstszych zadań kondensatora jest wygładzanie napięcia. Po prostowaniu napięcia sieciowego na kondensatorze elektrolitycznym pojawia się napięcie z pulsującym składem. Kondensator ładuje się do szczytu sinusoidy i w chwilach spadku napięcia oddaje zgromadzony ładunek, przez co tętnienia są mniejsze.
W pobliżu układów scalonych montuje się małe kondensatory ceramiczne – zwykle 47–100 nF – między zasilaniem a masą. Działają one jak lokalne magazyny energii, które błyskawicznie wyrównują krótkie spadki napięcia wywołane nagłym wzrostem poboru prądu. Taki kondensator odsprzęgający ogranicza przenoszenie zakłóceń między blokami układu przez linie zasilania.
Magazynowanie i szybkie dostarczanie energii
W zastosowaniach, gdzie potrzebny jest krótki, silny impuls, kondensator bywa znacznie lepszy niż bateria. Ma mniejszą gęstość energii, ale za to potrafi błyskawicznie oddać zgromadzoną moc. Dobrym przykładem jest lampa błyskowa aparatu. Akumulator ładuje kondensator do wysokiego napięcia, a ten w ułamku sekundy rozładowuje się przez lampę ksenonową, dając intensywny błysk.
Podobna zasada pojawia się w kondensatorach rozruchowych silników jednofazowych. Silnik przy starcie potrzebuje przesunięcia fazowego prądu w jednej z uzwojeń oraz chwilowego „strzału” energii. Kondensator dostarcza ten impuls, dzięki czemu silnik rusza płynnie i bez zacięć.
Filtry sygnału i obwody RC
Kondensator zachowuje się inaczej dla sygnału wolnozmiennego i szybkiej zmiany napięcia. W prostych filtrach RC wystarczy jeden rezystor i kondensator, aby ukształtować charakterystykę częstotliwościową toru sygnałowego. Dla filtru górnoprzepustowego częstotliwość graniczną obliczysz ze wzoru:
f = 1 / (2 · π · R · C)
Filtr górnoprzepustowy osłabia niskie częstotliwości i napięcie stałe, przepuszczając sygnały powyżej wybranej częstotliwości. W audio kondensator szeregowy z głośnikiem wysokotonowym blokuje basy, dzięki czemu do tweetera docierają wyłącznie wysokie tony. Z kolei filtr dolnoprzepustowy robi odwrotnie – „odcina” wysokie częstotliwości, pozostawiając niskie bez zmiany.
Obwody LC i rezonans
Połączenie cewki i kondensatora tworzy obwód LC, który ma zdolność rezonansu dla określonej częstotliwości. Przy częstotliwości rezonansowej impedancja obwodu szeregowego LC jest minimalna, a równoległego – maksymalna. Takie układy stosowano (i wciąż stosuje się) w torach radiowych do wyboru określonego kanału czy pasma.
W odbiornikach radiowych kondensatory współpracują z cewkami, tworząc strojoną „pętlę”, która przepuszcza tylko wąski wycinek widma. W nowoczesnych układach wiele z tych elementów jest zintegrowanych w strukturach scalonych, ale rola klasycznego kondensatora w obwodach wysokiej częstotliwości nadal pozostaje bardzo istotna.
Jak bezpiecznie obchodzić się z kondensatorami?
Kondensatory wyglądają niepozornie, ale przy wyższych napięciach potrafią zgromadzić sporo energii. W przypadku kondensatorów elektrolitycznych istotna jest nie tylko wartość napięcia roboczego, ale też poprawna polaryzacja. Odwrotne podłączenie może zakończyć się zniszczeniem elementu.
Przy rozładowywaniu dużych kondensatorów – np. w zasilaczach sieciowych czy wzmacniaczach mocy – trzeba stosować rezystory dobrane do pojemności i napięcia. Zbyt mały rezystor spowoduje ogromny prąd rozładowania i może uszkodzić element, a zbyt duży wydłuży czas rozładowania do nieakceptowalnych wartości.
Typowe parametry kondensatorów – porównanie
Dla lepszego poglądu warto zestawić kilka podstawowych typów kondensatorów i ich typowe cechy w prostej tabeli:
| Rodzaj kondensatora | Typowy zakres pojemności | Typowe zastosowanie |
| Ceramiczny | pF – setki nF | Odsprzęganie, filtry wysokich częstotliwości |
| Elektrolityczny | µF – tysiące µF | Filtracja zasilania, podtrzymanie napięcia |
| Superkondensator | Farady | Magazynowanie energii, krótkie impulsy mocy |
Rozładowywanie kondensatora w praktyce
Do świadomego rozładowania kondensatora w układzie stosuje się najczęściej rezystor, rzadziej żarówkę. Czas rozładowania zależy od iloczynu R i C, dlatego przy bardzo dużych pojemnościach warto stosować kilka stopni rozładowania albo dobrać kompromis między czasem a prądem.
W układach, które często włączasz i wyłączasz, projektanci często dodają rezystory rozładowujące na stałe równolegle do kondensatorów filtra. Dzięki temu po odłączeniu zasilania napięcie spada do bezpiecznej wartości w rozsądnym czasie, a obwody są mniej narażone na przypadkowe porażenie lub uszkodzenie przy serwisie.
