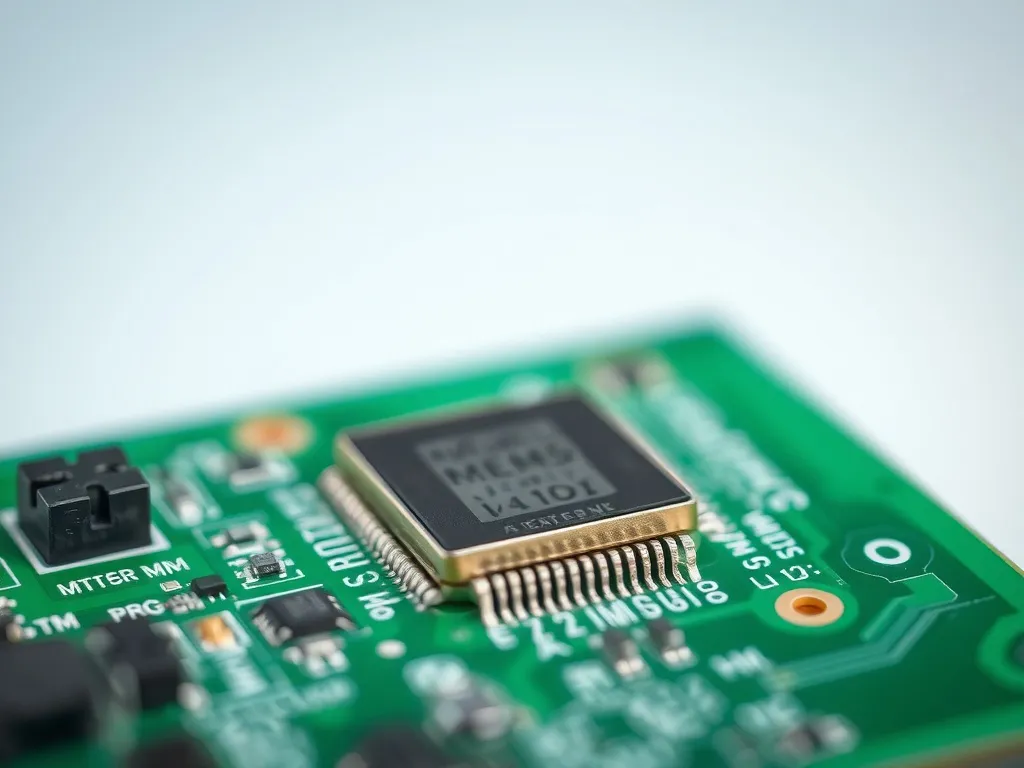

Akcelerometr – co to jest? Poradnik

Trzymasz w ręku smartfon lub smartwatch i zastanawiasz się, jak on „wie”, że go przechyliłeś? W tym poradniku poznasz akcelerometr od podszewki. Zobaczysz, do czego służy, jak działa i jak dobrać go do własnego projektu elektronicznego.

Akcelerometr – co to jest i co mierzy?

Akcelerometr to czujnik mierzący przyspieszenie liniowe obiektu w przestrzeni. W praktyce oznacza to rejestrację zmiany prędkości w czasie, razem ze składową grawitacyjną 1 g = 9,80665 m/s². Gdy przyspieszasz, hamujesz, obracasz telefon lub drga maszyna, czujnik zamienia te zjawiska na sygnał elektryczny, który da się zarejestrować i przeanalizować.

W nowoczesnej elektronice użytkowej dominuje akcelerometr trójosiowy, który podaje dane osobno dla osi X, Y i Z. Dzięki temu urządzenie może ocenić nachylenie, gest, wstrząs czy liczbę kroków. W zastosowaniach przemysłowych wykorzystuje się z kolei specjalistyczne akcelerometry o wyższej czułości, szerszym paśmie, dużej stabilności i odporności na temperaturę nawet do 180°C, co pozwala monitorować stan maszyn i konstrukcji w wymagających warunkach.

Jakie zjawiska „widzi” akcelerometr?

Czujnik przyspieszenia rejestruje zarówno ruch statyczny, jak i dynamiczny. Przyspieszenie statyczne to głównie grawitacja, która w spoczynku powoduje stały odczyt bliski 1 g w kierunku ziemi. Właśnie dlatego akcelerometr sprawdza się do pomiaru nachylenia i orientacji obiektu. Dynamiczne przyspieszenia są zmienne w czasie i wynikają z wibracji, udarów, zderzeń lub szybkich manewrów.

Te różne zjawiska przekładają się na szerokie spektrum zastosowań. Czujnik w smartfonie wykryje przechylenie podczas gry, a przemysłowy akcelerometr zarejestruje drgania łożyska turbiny. To ten sam typ urządzenia, ale o zupełnie innych parametrach czułości, pasma i konstrukcji mechanicznej.

Jakie jednostki i parametry opisują pomiar?

W pomiarach przyspieszenia najczęściej używa się jednostek m/s² lub g. Dla ogólnej oceny intensywności ruchu oblicza się wartość wektorową, łącząc informacje z osi X, Y i Z. W analizie drgań istotne są także wielkości szczytowe, RMS (wartość skuteczna) oraz współczynnik szczytu, które pomagają ocenić obciążenie dynamiczne maszyny czy konstrukcji.

Gdy analizuje się częstotliwości, korzysta się z widma i gęstości widmowej mocy, obliczanych na przykład z użyciem transformaty Fouriera. Przy ruchach dynamicznych często usuwa się wpływ grawitacji filtrem górnoprzepustowym albo łączy dane akcelerometru z żyroskopem. Integracja przyspieszenia do prędkości i przemieszczenia wymaga ostrożności, bo nawet małe błędy i dryft mogą szybko narastać.

Jakie są typy akcelerometrów i jak działają?

Różne zastosowania wymagają zupełnie innych parametrów. Inny akcelerometr sprawdzi się w opasce sportowej, a inny w testach zderzeniowych samochodów. Z tego powodu powstało kilka głównych technologii czujników przyspieszenia, z których każda ma swoje mocne strony.

MEMS pojemnościowe

Najpopularniejszą grupę w elektronice użytkowej stanowią akcelerometry MEMS pojemnościowe. Mają w środku mikromechaniczną masę zawieszoną na sprężynach krzemowych. Gdy masa się porusza pod wpływem przyspieszenia, zmienia się pojemność między elektrodami. Układ elektroniczny zamienia tę zmianę na sygnał napięciowy lub cyfrowy.

Takie czujniki mierzą od składowej stałej do kilkuset herców, zużywają bardzo mało energii i są małe, więc idealnie nadają się do smartfonów, smartwatchy i opasek sportowych. Sprawdzają się do orientacji, gestów, liczenia kroków i niskich drgań, ale nie są stworzone do ekstremalnych udarów czy bardzo szerokiego pasma.

Akcelerometry piezorezystywne

W testach zderzeniowych i pomiarach dużych udarów często stosuje się czujniki piezorezystywne. W ich wnętrzu znajdują się rezystory, których opór zmienia się pod wpływem naprężeń mechanicznych. Ta zmiana oporu przekłada się na zmianę napięcia w mostku pomiarowym.

Akcelerometry piezorezystywne reagują już od składowej stałej, więc mogą rejestrować pełny przebieg przyspieszenia w czasie trwania udaru – od początku aż po fazę wygaszania drgań. Sprawdzają się w motoryzacji i badaniach bezpieczeństwa, choć zwykle wymagają starannej kalibracji i dopasowania elektroniki pomiarowej.

Akcelerometry piezoelektryczne

Gdy priorytetem jest bardzo szerokie pasmo i duża dynamika, stosuje się akcelerometry piezoelektryczne. Wykorzystują one materiały piezoelektryczne, które pod wpływem naprężeń generują ładunek elektryczny. Klasyczne wersje mają wyjście ładunkowe i wymagają zewnętrznego przedwzmacniacza.

Takie czujniki idealnie nadają się do pomiaru drgań maszyn, testów NVH, badań w lotnictwie i kosmonautyce. Nie mierzą jednak składowej stałej, więc nie zobaczą wolnych zmian położenia czy nachylenia. W wielu aplikacjach używa się wersji IEPE, czyli piezoelektrycznych z wbudowaną elektroniką, zasilanych stałym prądem i współpracujących z typowymi analizatorami drgań.

Akcelerometry serwo (force-balance)

Specjalną grupę stanowią akcelerometry serwo, nazywane też force-balance. W takich czujnikach siła przyspieszenia jest kompensowana przez siłę elektromagnetyczną tak, aby masa pozostała w położeniu równowagi. Sygnał wyjściowy jest wprost proporcjonalny do siły kompensującej.

Dzięki temu uzyskuje się bardzo niskie szumy, wysoką stabilność i możliwość pomiaru bardzo niskich częstotliwości. Tego typu akcelerometry stosuje się w monitoringu konstrukcji inżynierskich, mostów, budynków, a także w badaniach sejsmicznych i precyzyjnym monitoringu struktur.

Gdzie wykorzystuje się akcelerometr w praktyce?

Akcelerometr stał się dziś jednym z najczęściej stosowanych czujników. Znajdziesz go w smartfonie, samochodzie, dronie, a także w sprzęcie laboratoryjnym do testów wibracyjnych. Zastosowania dzielą się na użytkowe, motoryzacyjne, przemysłowe i konstrukcyjne.

Smartfony, smartwatche i elektronika noszona

W smartfonach akcelerometr odpowiada za automatyczne obracanie ekranu, wykrywanie przechylenia, sterowanie grami i analizę gestów. Wiele aplikacji fitness opiera się właśnie na danych z akcelerometru, który śledzi ruch, liczy kroki, ocenia intensywność biegu czy jazdy na rowerze.

W smartwatchach i opaskach sportowych czujnik przyspieszenia służy do monitorowania aktywności fizycznej, analizy snu i wykrywania dłuższej bezczynności. Dzięki niemu zegarek może wybudzić ekran po uniesieniu ręki, a także ostrzec o możliwym upadku. W połączeniu z pulsometrem i GPS tworzy rozbudowany system do analizy zdrowia i treningu.

Motoryzacja, lotnictwo i drony

W samochodach akcelerometry współpracują z systemami bezpieczeństwa. W poduszkach powietrznych odpowiadają za detekcję gwałtownych zmian przyspieszenia typowych dla zderzenia. W systemach komfortu i NVH pomagają ocenić drgania nadwozia oraz akustykę wnętrza.

W dronach i robotyce akcelerometr jest elementem układu IMU, który razem z żyroskopem i często magnetometrem służy do stabilizacji i nawigacji. Dzięki temu dron utrzymuje poziom, a robot porusza się płynnie i przewidywalnie nawet w złożonym otoczeniu.

Diagnostyka maszyn i monitoring konstrukcji

W zakładach przemysłowych akcelerometry stanowią podstawę diagnostyki drganiowej. Czujniki zamontowane na łożyskach, silnikach czy przekładniach wykrywają niewyważenie, niewspółosiowość, luzy oraz uszkodzenia elementów tocznych. Analiza widma i poziomów RMS pozwala wdrożyć utrzymanie predykcyjne i ograniczyć nieplanowane przestoje.

W monitoringu konstrukcji – mostów, budynków, turbin wiatrowych czy linii kolejowych – rejestruje się przyspieszenia, aby ocenić stan dynamiczny obiektu. Dane z akcelerometrów pomagają sprawdzić, czy konstrukcja spełnia wymagania bezpieczeństwa i jak reaguje na obciążenia eksploatacyjne oraz środowiskowe.

Akcelerometr zamienia mikroskopijne drgania i ruchy obiektu na liczby, które pozwalają inżynierowi podjąć pewną decyzję o stanie urządzenia lub konstrukcji.

Jak interpretować dane z akcelerometru?

Same liczby z akcelerometru to dopiero początek. O wartości pomiaru decyduje sposób ich przetwarzania, filtracji i prezentacji. To ważne, gdy chcesz zbudować własny tor pomiarowy albo poprawnie wykorzystać czujnik w projekcie.

Wartości czasowe i częstotliwościowe

Podstawowym sygnałem z akcelerometru jest przebieg przyspieszenia w czasie. Na jego podstawie możesz policzyć wartości szczytowe, RMS, współczynnik szczytu oraz ogólną intensywność drgań. W wielu normach technicznych właśnie te parametry decydują o ocenie stanu maszyny.

Analiza częstotliwościowa – z użyciem widma i gęstości widmowej mocy – pozwala zidentyfikować konkretne źródła drgań, takie jak częstotliwość obrotowa wału, uszkodzenia łożysk czy rezonanse konstrukcji. W tym podejściu istotna jest częstotliwość próbkowania, która musi być co najmniej dwa razy wyższa niż najwyższa interesująca częstotliwość (reguła Nyquista).

Czułość, filtry i łączenie z innymi czujnikami

Każdy akcelerometr ma określoną czułość – na przykład wyrażoną w mV/g lub pC/g. Znajomość tej wartości pozwala przeliczyć napięcie lub ładunek na rzeczywiste przyspieszenie. Kluczowe jest też dobranie filtrów. Filtrowanie górnoprzepustowe pomaga usunąć składową grawitacyjną, gdy interesują tylko ruchy dynamiczne, a dolnoprzepustowe ogranicza wpływ szumów wysokoczęstotliwościowych.

W wielu aplikacjach łączy się dane z akcelerometru z żyroskopem i innymi czujnikami. Uśrednianie, fuzja danych i algorytmy korekcji dryftu pozwalają poprawić dokładność wyznaczania położenia czy trajektorii ruchu. Wciąż trzeba jednak uważać na narastanie błędów podczas integracji przyspieszenia do prędkości i przemieszczenia.

Jakie są ograniczenia i błędy pomiaru akcelerometru?

Każdy realny czujnik ma swoje ograniczenia. Projektując pomiar przyspieszenia, warto znać główne źródła błędów, bo pozwala to uniknąć mylnych wniosków i niedokładnych odczytów. Problemy mogą wynikać zarówno z konstrukcji akcelerometru, jak i niewłaściwego montażu lub warunków pracy.

Offset, dryft i szumy

Offset to przesunięcie wskazań w spoczynku. Z kolei dryft temperaturowy powoduje zmianę tego offsetu i czułości wraz z temperaturą. Jeśli czujnik nagrzewa się podczas pracy, odczyty mogą „odpływać”, nawet gdy obiekt pozostaje nieruchomy. W aplikacjach o wysokich wymaganiach stosuje się więc akcelerometry o małym dryfcie oraz okresową kalibrację.

Szum ogranicza rozdzielczość pomiaru, szczególnie przy bardzo niskich amplitudach drgań. Dla wielu aplikacji, takich jak monitoring struktur czy pomiary komfortu, niski poziom szumu jest równie istotny jak zakres przyspieszeń. W czujnikach ładunkowych dodatkowym źródłem szumu może być kabel generujący zjawisko tryboelektryczne.

Pasmo pracy, rezonanse i montaż

Każdy akcelerometr ma określone pasmo pracy. Przy częstotliwościach zbliżonych do rezonansu własnego czujnika odpowiedź może być mocno zniekształcona. Ograniczone pasmo prowadzi z kolei do tłumienia najwyższych składowych. Do tego dochodzi czułość poprzeczna, czyli reakcja na przyspieszenia spoza osi nominalnego pomiaru.

Bardzo dużą rolę odgrywa montaż. Miękkie podłoże, cienka warstwa kleju, luźne śruby lub niewspółosiowość mogą znacząco zmienić odpowiedź w zakresie wysokich częstotliwości. Zbyt mały zakres pomiarowy prowadzi do nasycenia i obcięcia sygnału przy silnych udarach, co uniemożliwia poprawną analizę. Na stabilność długoterminową wpływają też warunki środowiskowe: temperatura, wilgoć i środowisko chemiczne.

Jak wybrać akcelerometr do projektu elektronicznego?

Dobór akcelerometru zaczyna się od prostego pytania: jakie zjawisko chcesz zmierzyć? Inny czujnik będzie najlepszy do wolnych przechyłów, a inny do drgań łożyska czy testów zderzeniowych. Dopiero po określeniu celu można przejść do parametrów technicznych.

Zakres, pasmo i liczba osi

Zakres przyspieszeń musi obejmować typowe i szczytowe wartości w aplikacji. Zbyt mały zakres spowoduje nasycenie, ale zbyt duży obniży rozdzielczość. Dla opaski fitness wystarczy zakres kilku g, dla testu zderzeniowego potrzeba setek, a nawet tysięcy g. Podobnie z pasmem pracy – trzeba znać najniższą i najwyższą istotną częstotliwość.

Liczba osi także ma znaczenie. W urządzeniach mobilnych stosuje się zwykle czujniki 3D, które śledzą pełny ruch w przestrzeni. W testach modalnych maszyn czasem korzysta się z jednego lub dwóch kanałów, ale ważna jest tam z kolei masa czujnika. Zbyt ciężki akcelerometr może zmienić własne drgania badanego obiektu.

Interfejs, środowisko i tor pomiarowy

Przy projektach elektronicznych istotny jest interfejs. Akcelerometry MEMS korzystają zwykle z magistral I²C lub SPI, co ułatwia integrację z mikrokontrolerem. Czujniki IEPE czy ładunkowe wymagają specjalizowanej akwizycji, zasilania prądowego i odpowiedniego okablowania. Do tego dochodzi kwestia zasilania i możliwości kalibracji z zachowaniem śladu metrologicznego.

Środowisko pracy może obejmować wysoką temperaturę, wilgoć, wibracje losowe i silne udary. Dostępne są akcelerometry do długotrwałej pracy nawet przy 180°C, przeznaczone do monitoringu maszyn czy turbin. W ofercie firm takich jak JPT VIBRO znajdziesz nie tylko czujniki przyspieszenia, ale też analizatory drgań, platformy akwizycji LAN-XI oraz kalibratory, co pozwala zbudować kompletny tor pomiarowy z oprogramowaniem do analizy.

Przy pierwszym kontakcie z akcelerometrem dobrze jest przejść prostą ścieżkę uruchomienia toru pomiarowego, która zwykle obejmuje:

• wybór czujnika dopasowanego do pasma i zakresu aplikacji,
• sztywny montaż na czystej powierzchni konstrukcji lub urządzenia,
• konfigurację częstotliwości próbkowania i filtrów zgodnie z regułą Nyquista,
• weryfikację czułości z użyciem kalibratora drgań lub testu grawitacyjnego 1 g.

Kolejny krok to rejestracja sygnału w spoczynku i podczas znanego pobudzenia, na przykład sinusoidy lub impulsu. Analiza wartości RMS, poziomów szczytowych, widma i ewentualnego dryftu pozwala ocenić, czy cały tor pomiarowy działa poprawnie.

Dobrze dobrany i poprawnie zamontowany akcelerometr pozwala szybciej znaleźć źródło drgań, ocenić stan maszyny i pewniej podjąć decyzję inżynierską.
